網站首頁 > 產品中心 > CKX6146C∠45斜床身排刀機（X軸行程850mm、Z軸行程280mm）排刀機 — 高配置數控車床NO1

CKX6146C∠45斜床身排刀機（X軸行程850mm、Z軸行程280mm）排刀機 — 高配置數控車床NO1

一、 CKX6146C∠45斜床身排刀機（X軸行程850mm、Z軸行程280mm）排刀機—高配置數控車床參數表

CKX6146C排刀機(∠45斜床身排刀機/X軸行程850mm、Z軸行程280mm）基本技術參數表
項目	項目名稱	參數與規格	單位	項目	項目名稱	參數與規格	單位
主軸	主軸鼻端（筒夾座）	A2 — 5 ASA		液壓尾座	液壓尾座		無
	主軸中心高度到地面	1075	mm	液壓站	工位/功率（看產品選型）		位/KW
	主軸中心高度到前面距離	450	mm	機械精度	X軸最小設定單位	0.001	mm
	主軸中心高度	50	mm		Z軸最小設定單位	0.001	mm
	單元主軸外徑	φ170	mm		X軸/Z軸重復定位精度	0.003	mm
	主軸通孔直徑	φ56	mm		X軸/Z軸定位精度	0.003	mm
	主軸拉桿直徑(可過棒料)	φ46	mm		表面粗糙度	0.4～1.6	々
加工范圍	床身上最大回轉直徑（最大旋徑）	Φ350	mm		內存程序容量		KB
	刀架上床身上最大回轉直徑（最大旋徑）	Φ170	mm		圓度	≤0.003	mm
	最大加工零件直徑(盤類/軸類)	Φ310/Φ100	mm		錐度	≤0.005/100	mm
	最大加工長度	230	㎜	刀具	標準方刀尺寸(外圓方刀尺寸)	20X20	mm
	最大棒料通孔直徑	Φ45	mm		最大鏜刀桿直徑(內孔鏜刀尺寸)	￠20	mm
	自動送料最大直徑	￠43×2500	mm		可裝刀座數量	7把排刀	PCS
床身	床身傾角(床身結構)		45°		刀座中心高度	86	mm
床身	床身機座	一體/分體鑄件	可選		刀座中心高度	86	mm
（電機）電控系統	主軸馬達功率	4.4 /5.5 (可選配)	kw	容量	水箱容量	95	L
	變頻器	5.5	kw		液壓油容量	60	L
	主軸最高轉速	45-4000（設計時：理論6000-8000）	rpm		潤滑油容量	2	L
	主軸轉數級數	無級	級	總功率	總功率(總裝機空量約)	8.8-10	kw
	主軸馬達輸出扭力	36	N－m	外型尺寸	長×寬×高	2160×1380×1850	mm
	X軸進給伺服馬達功率（看產品選型）	0.85~1.3~1.5	kw		重量	2900	kg
	X軸進給伺服馬達功率（看產品選型）	0.85~1.3~1.5	kw		占地面積	3	㎡
	X軸進給伺服馬達扭力（看產品選型）	4.4-6.0	N-m
	X軸進給伺服馬達扭力（看產品選型）	4.4-6.0	N-m
移動范圍	X軸行程	850	mm
	Z軸行程	280	mm
	X軸快移速度（看產品選型）	20-25-30	m/min
	Z軸快移速度（看產品選型）	20-25-30	m/min
機床隨機配件表
項目序號	項目名稱	參數與規格	單位	項目	項目名稱	參數與規格	單位
1、	嗦咀	個	1
2、	夾頭	個	1
3、	拉桿	條	1
4、	系統說明書	份	1
5、	工具箱	套	1
6、	方刀座	個	2
7、	鏜孔刀座	個	2
8、	腳踏開關	個	1

二、 CKX6146C∠45斜床身排刀機（X軸行程850mm、Z軸行程280mm）排刀機—高配置數控車床 材料表

CK6146∠45斜床身高配置表（排刀機）
機械部分客戶：
序號	名稱	型號	材質	產 地	數量	備注
1	床身	HT250	鑄件		1臺
2	大拖板	HT250	鑄件		1塊
3	小拖板	HT250	鑄件		1塊
4	主軸箱	HT250	鑄件		1只
5	主軸品姜	A2-5(臺灣TPIP4軸承)		臺灣		優先推薦
***	主軸羅昱	PC170套筒式				增加￥5000元
***	主軸普森	PC170套筒式（采用NSKP4軸承）		臺 灣	1條	增加￥5000元
***	主軸健椿	PC170套筒式				增加￥5000元
6	主軸轉速	5000轉/分
7	主軸通孔	φ56-拉桿通孔φ46
8	絲桿	R32-10K3-558-736		臺灣上銀	1條
8	絲桿	R32-10K3-558-736		臺灣上銀	1條
9	絲桿軸承	25TAC62		德國FAG	6只
10	線軌	HGH30CA760（Z軸最大行程：230mm)		臺灣上銀	2條
10	線軌	HGH25CA700(X軸最大行程：700mm)		臺灣上銀	2條
11	回轉缸	眾義		臺灣	1臺	優先推薦
***	回轉缸	輇鑫、佳賀		臺灣		可選項
12	機架	鑄鉄			1套	(可選)鋼板焊接
13	防護罩				1套
14	大罩				1套
電器部分
序號	名稱	型號	材質	產 地	數量	備注

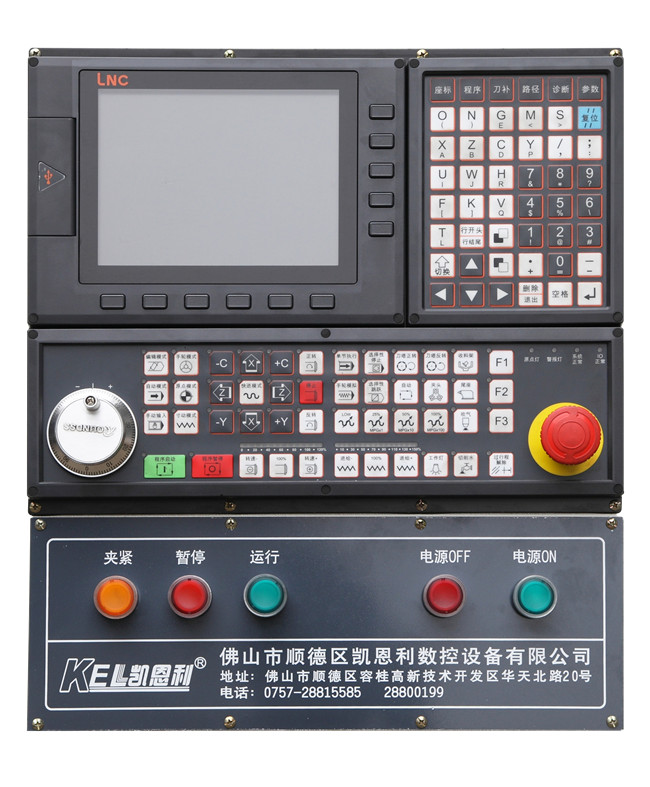

1	系統	寶元508A		臺 灣	1臺	可選(新代6T-A)增加￥3000元
2	驅動器	邁信1.5KW		武漢	2臺	可選項
3	伺服電機	邁信1.5KW		武漢	2臺	可選項
4	變頻器	奧地特5.5KW		深圳	1臺	可選項
5	主軸電機（變頻）	美事科5.5KW-4極		上海	1臺	優先推薦
**	主軸電機（伺服）電機	吉泰科5.5KW-4極		上海	1臺	增加￥3000元
※※	主軸電機(伺服電機)	北京超同步5.5KW-4極		北京	1臺	增加￥3000元
6	液壓泵電機	群力0.75KW		臺 資	1臺
7	電動潤滑泵	HL2202-210X 、BBE2232		中日合資	1臺	(可選)二個選一個
8	液壓變量泵	弋力VP-20(花鍵)、益圣VP-20		臺灣原裝進口	1臺	(可選)二個選一個
9	腳踏開關				1個
附加配件
序號	名稱	型號	材質	產 地	數量	備注
1	單刀架（長）				1個
2	單刀架（短）				1個
3	雙刀架（短）				1個
4	雙刀架（長）				1個
5	鉆孔刀架（中心鉆）				2個
6	鉆夾頭（延長桿）				1套
7	縮套(軸頭）				1個
8	嗦咀				1個
9	拉桿				1條
10	系統說明書				1本
11	工具箱	附帶:六角匙9條.呆板：8-19：5把			1個

三、CKX6146C∠45斜床身排刀機（X軸行程850mm、Z軸行程280mm）排刀機—高配置數控車床 機床結構特點

機床結構特點 Construction and feature of machine tool

■ 適用于重負荷和連續切削，可保持長久的高精度和優質的表面精糙度。

■ 高精度、高剛性、重負荷主軸。

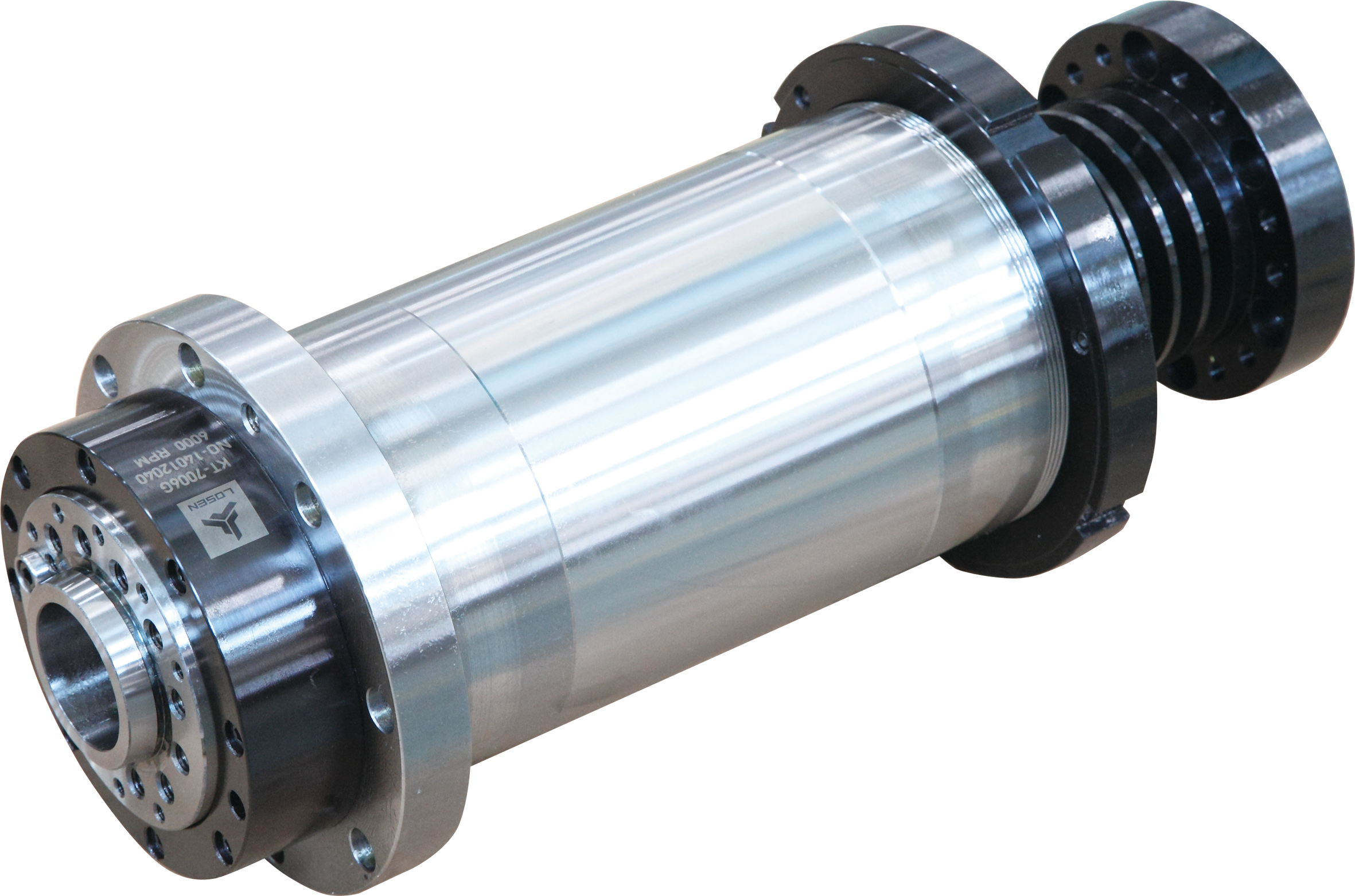

主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承

主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承，經工程計算分析取得較佳化的跨距配置，配合獨特的迷宮式防水設計和散熱片式主軸箱設計，可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性，能確保更大軸向剛性，徑向剛性及加工精度。采用專用主軸電機及進口變頻器，實現大范圍自動無級調速，整支主軸由臺灣普森專業主軸廠家生產。主軸軸承為前三后二排列,更能承受較強沖擊。主軸設計轉速可達8000rpm/min。

■ 剛性好，操作、排屑方便。

高強度，床身傾斜45°，采用優質鑄鐵樹脂砂造型，并經二次退火處理，保證鑄件穩定性，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置，使得機床的操作和排屑都很方便，并且占地面積小，有很好的宜人性。

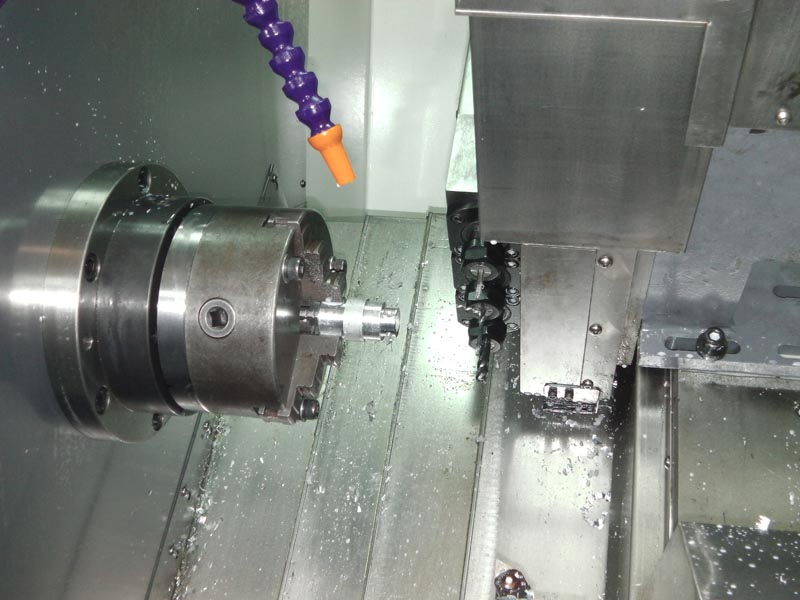

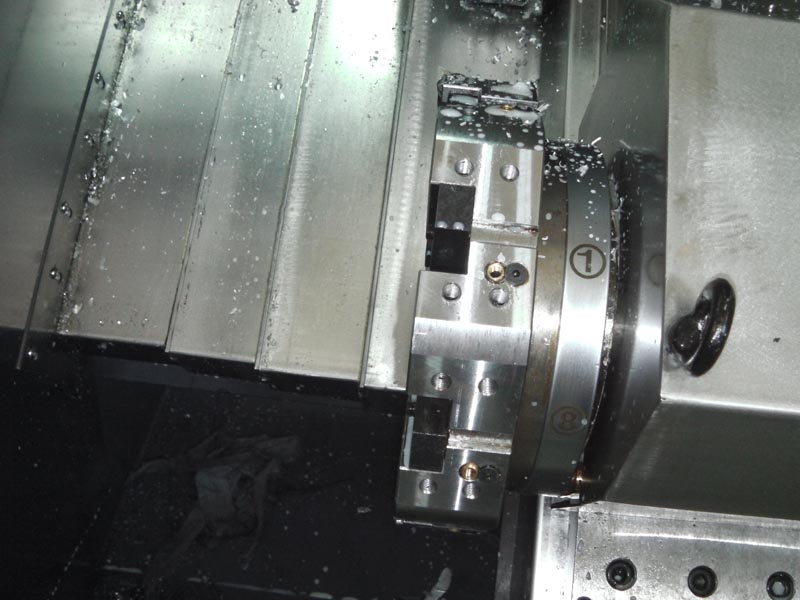

大拖板和刀架斜置，使得機床的操作和排屑都很方便，并且占地面積小，有很好的宜人性。

■ 高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌，C3精密滾珠絲桿，專用日本NSK/德國FAG絲桿軸承。絲桿兩端按加工中心兩頭預拉，剛性更高。

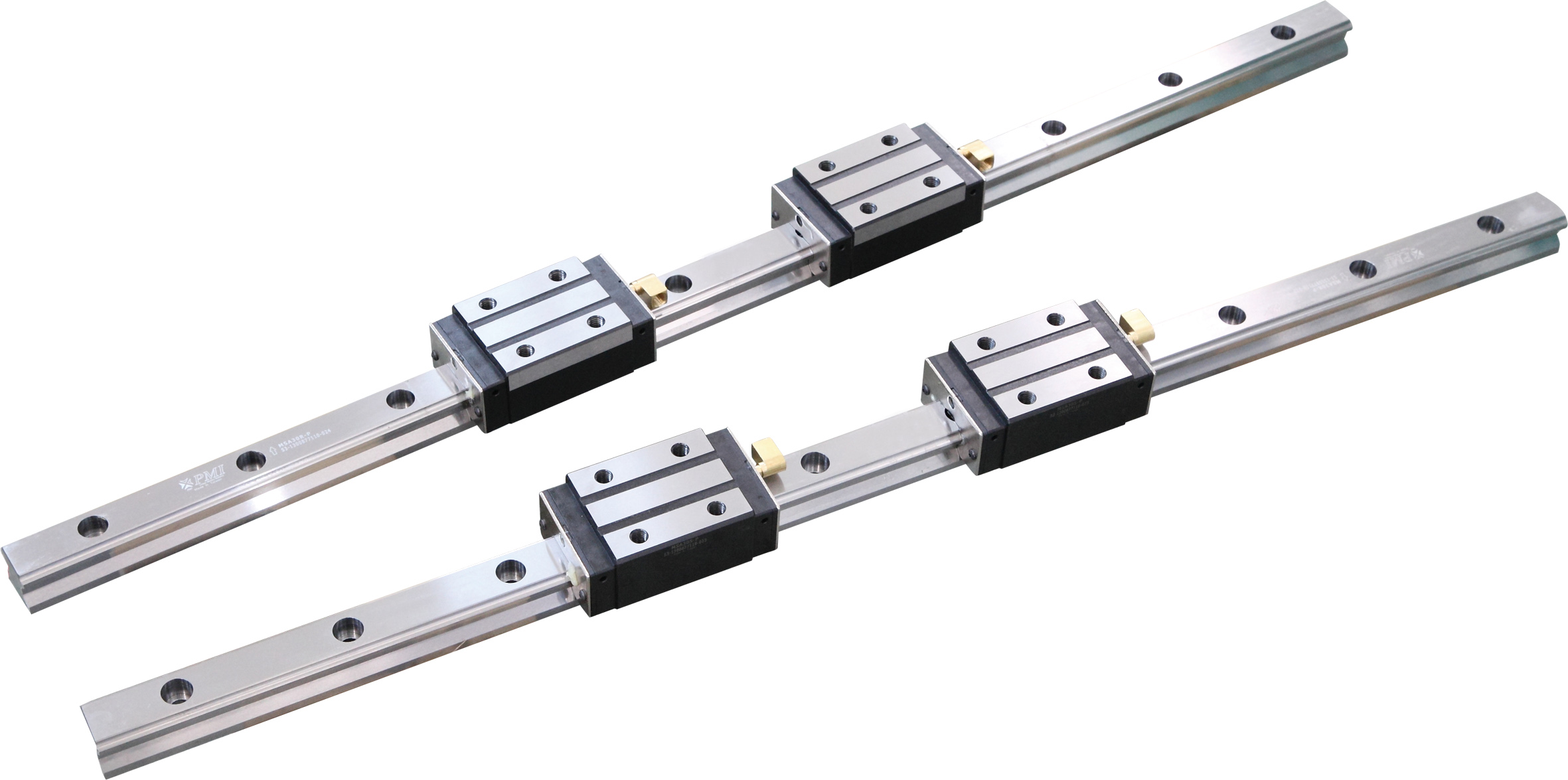

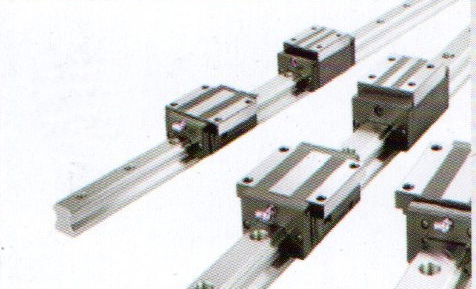

高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌，C3精密滾珠絲桿，專用日本NSK/德國FAG絲桿軸承。

兩軸傳動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯，受力情況好、定位精度高。配備電腦自動潤滑系統對直線導軌及滾珠絲桿強制潤滑。X軸及Z軸采用高剛性線性滑軌，軌道與軌道之間經計算取最佳化的跨距，低阻力、高剛性、高精度，位移速度可達18-30m/min，提高工作效率，縮短加工時間。

■ 液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置，噪間小、油溫低。

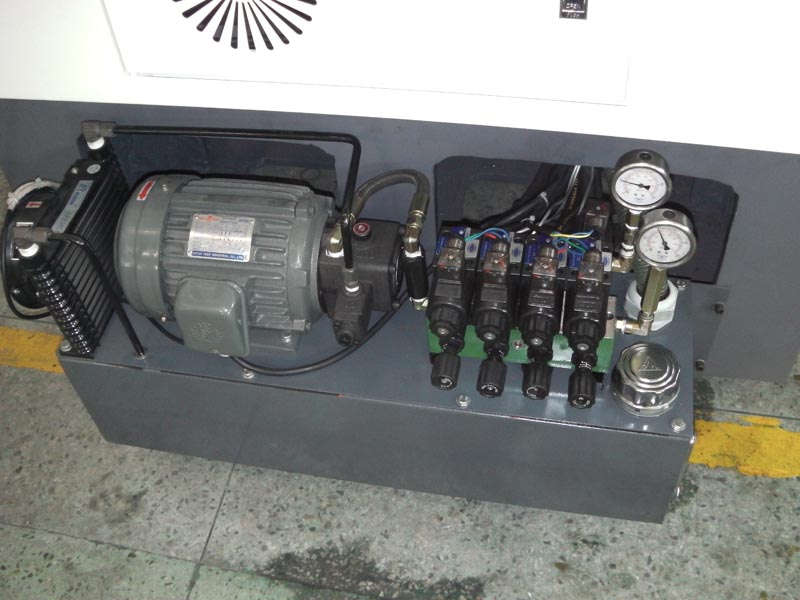

液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置
