品名

品牌

型號

單位

數量

單價

總價

高速鉆攻中心機

晁群

TP-500

臺

30

198,000.00

5,940,000

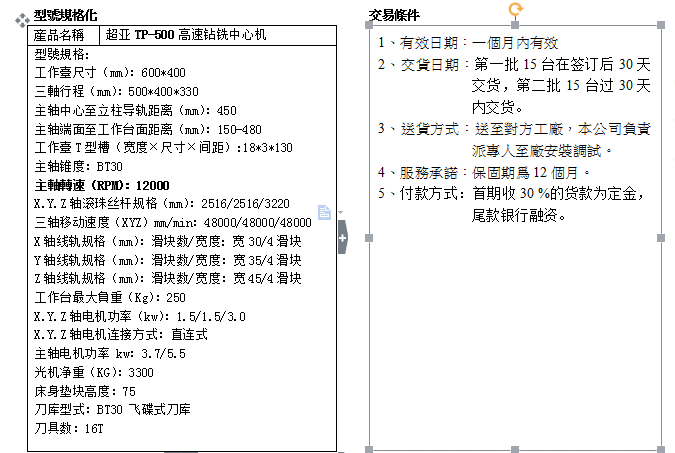

工作臺尺寸-------------400*600MM

   X軸行程-------------------500MM

   Y軸行程------------------400MM

   Z軸行程-------------------330MM

   工作臺最大負重------------250KG

   主軸功率-------------------5.5KW

Z  主軸連結型式-------------直聯式

   主軸轉速------------------12000rpm

   主軸錐度---------------BT30/Φ100

   三軸電機功率-------------1.5/1.5/3.0kw

   刀具數--------------------14T

   三軸移動速度--------48/48/48M/MIN

主軸冷卻----------油冷（5#主軸油）

定位精度---------------±0.005MM

重復定位精度-----------±0.003MM

數控系統分辨率-----------0.001MM

   主軸端至工作臺最小距離-----150MM

   主軸端至工作臺最大距離-----480MM

   潤滑系統--全自動潤滑系統（20#機油）

驅動系統-----------------臺灣寶元

變頻器------------------ 臺灣臺達

刀庫----------------------飛碟式

機械重量-------------------3300KG

機械尺寸（長*寬*高）1600*2600*2100mm

電源及總功率---------AC380V±10% 50HZ

序號

項目

制造商

原地

規格

1

中央潤滑系統

寶騰

臺灣

2

控制系統

寶元

臺灣

寶元

3

主軸馬達

安川

日本

AC主軸電機

4

三軸馬達

安川

日本

1.5/1.5 /3.0(KW)

5

主軸

丹銓

臺灣

主軸軸承NSKP4級

6

六瓣爪

丹銓

臺灣

7

X．Y.Z三軸滾珠絲杠 直徑/導程

銀泰

臺灣

￠32/20

8

三軸線軌  規格（滑塊數*寬度）

銀泰

臺灣

X軸 30/4  ,Y軸35/4,Z軸45/4

9

三軸軸承

日本

日本

NSK P4級

10

聯軸器

德國

德國

BK3

11

打刀系統

臺灣

臺灣

12

風路系統結合電磁閥

AIRTAC

臺灣

13

主軸冷卻系統

亮益

臺灣

14

電器箱熱交換器

HICH LICHT

臺灣

15

切削冷卻馬達

格蘭富

丹麥

3/4HP

16

刀庫

臺灣

臺灣

BT30/14T

17

X,Y,Z三軸電機

安川

安川

安川AC中轉矩伺服電機

18

主接觸器

施耐德

德國

19

斷路器

施耐德

德國

20

整機線材料

臺灣

臺灣

專案

産品

數量

專案

産品

數量

1

晁群TP-510高速鉆攻中心機

1SET

9

6〞批士

1SET

2

臺灣寶元控制系統

1SET

10

BT30刀頭+索咀

1SET

3

電箱冷卻系統

1SET

11

三色警示燈

1SET

4

全密閉式護罩

1SET

12

水平調整螺絲及墊塊

1SET

5

LED工作燈

1SET

13

CF卡

1SET

6

工具箱 及操作工具

1SET

14

主軸油冷機

1SET

7

吹風系統

1SET

15

編程手冊與機床操作說明書

1SET

8

1/2碼鐵

1SET

16

BT30-14T飛碟式刀庫

1SET
