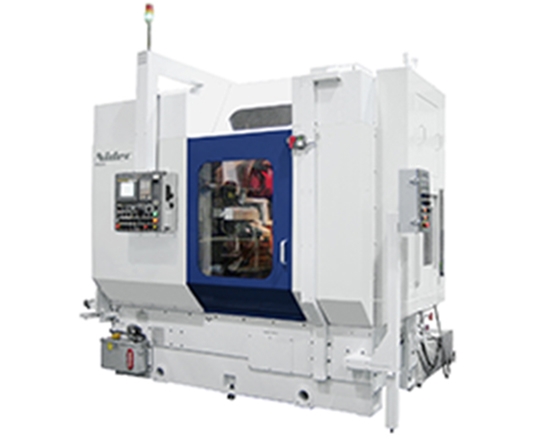

數控滾齒機G系列 （型號：中型滾齒機 GD30 大型滾齒機 GB100 臥式滾齒機 GBH18）
數控滾齒機G系列 （型號：中型滾齒機 GD30 大型滾齒機 GB100 臥式滾齒機 GBH18）
數控滾齒機G系列
G系列產品陣容豐富，可滿足汽車、飛機、船舶、發動機等各種齒輪加工
數控滾齒機G系列
一、 產品信息
中型滾齒機 GD30 大型滾齒機 GB100 臥式滾齒機 GBH18
最大加工直徑 φ300 最大加工直徑 φ1000 最大加工直徑 φ180
加工最大模數 8 加工最大模數 14 加工最大模數 8
二、特點 ：優異的加工精度
工作臺、滑動面、進給軸等采用高剛性、高精度的機械結構，從提高定位精度、降低熱變形影響等各方面追求加工的高精度化。采用G系列，高精度齒輪實現了JIS3級、批量生產齒輪實現了JIS5級〔JIS B1702 (1998)〕的精度。另外，相對于跨球距公差50 m，重復加工精度可確保Cp=1.33。這實現了高精度的需求。
通過采用全面的防止熱變形措施，確保了穩定的加工質量。
-
因加工發熱而升溫的切削液噴濺在床身上面，引起機床熱變形，導致加工工件產生尺寸變化。對此，通過在床身內部循環流動冷卻液，使熱分布均勻化，從而盡可能地降低熱變形。
三、 規格
| 項目 / 型號 | 立式 CNC滾齒機 | 臥式 CNC滾齒機 | ||||
|---|---|---|---|---|---|---|
| GD30 | GD50 | GB63 | GB100 | GBH18 | ||
| 最大加工直徑 | φ300 | φ500 | φ630 | φ1,000 | φ180 | |
| 最大加工模數 | 8 | 14 | 6 | |||
| 軸向移動距離 | 300 | 500 | 700 | |||
| 徑向移動方式 | 立柱移動型 | 立柱移動型 | 滾刀鞍座移動型 | |||
| 滾刀中心與工件中心距離 | 40～340 | 50～625 | 30～155 | |||
| 滾刀 | 最大直徑×長度 | φ150×230 | φ210×240 | φ120×200 | ||
| 偏移量 | 180 | 200 | 160 | |||
| 轉速（min-1） | 75～750（opt. 120?1,200） | 30～225（opt. 40?400） | 150～1,000 | |||
| 軸向切削進給（mm/min） | 1～1,000 | 0.1～300 | 1～400 | |||
| 分度齒數 | 5～1,000 | 5～1,000 | 6～1,000 | 6～1,000 | 4～200 | |
| 控制軸數 | 5 | 5 | 5 | |||
| 消耗功率（kVA） | 33 | 33 | 20 | |||
| 機床重量 | 10,000 | 10,500 | 16,000 | 18,000 | 7,000 | |
